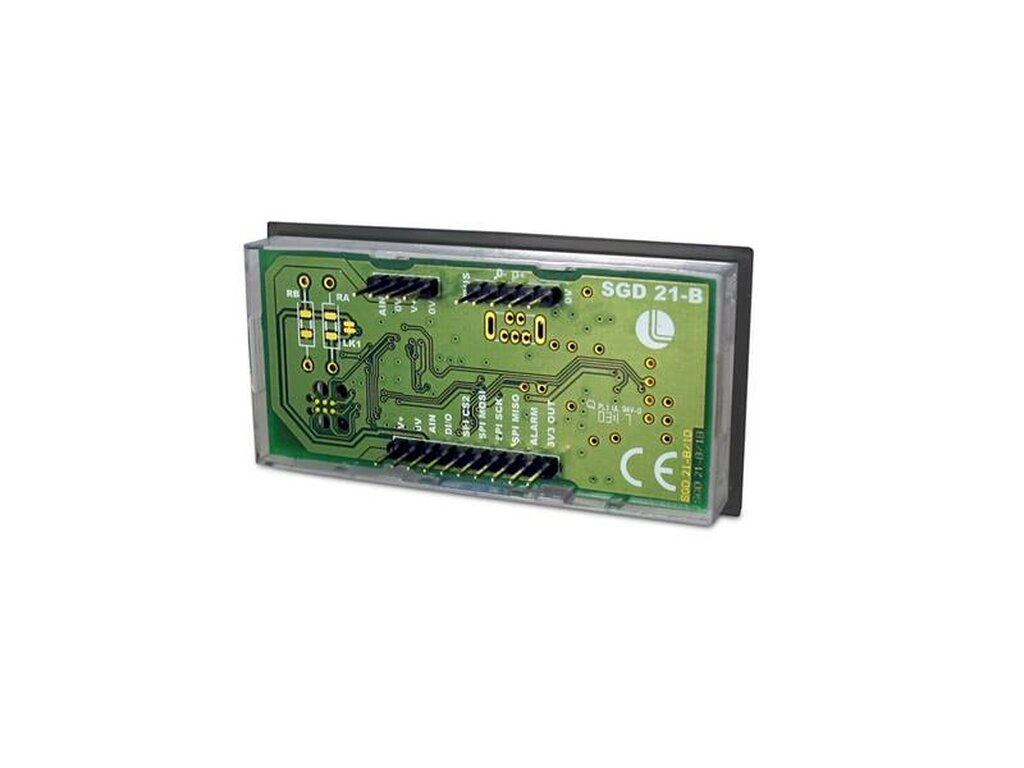

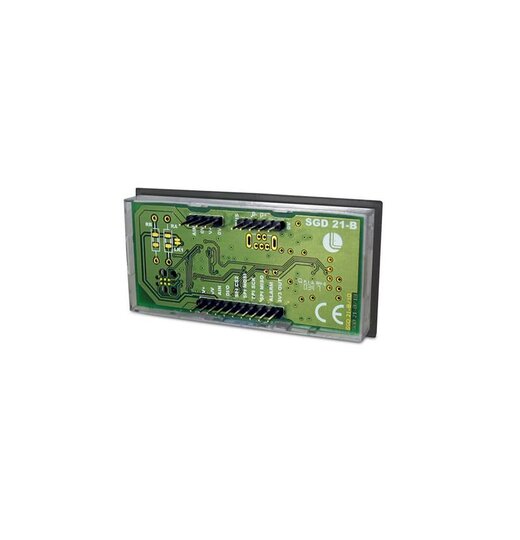

Artikelnummer: SGD-21-B

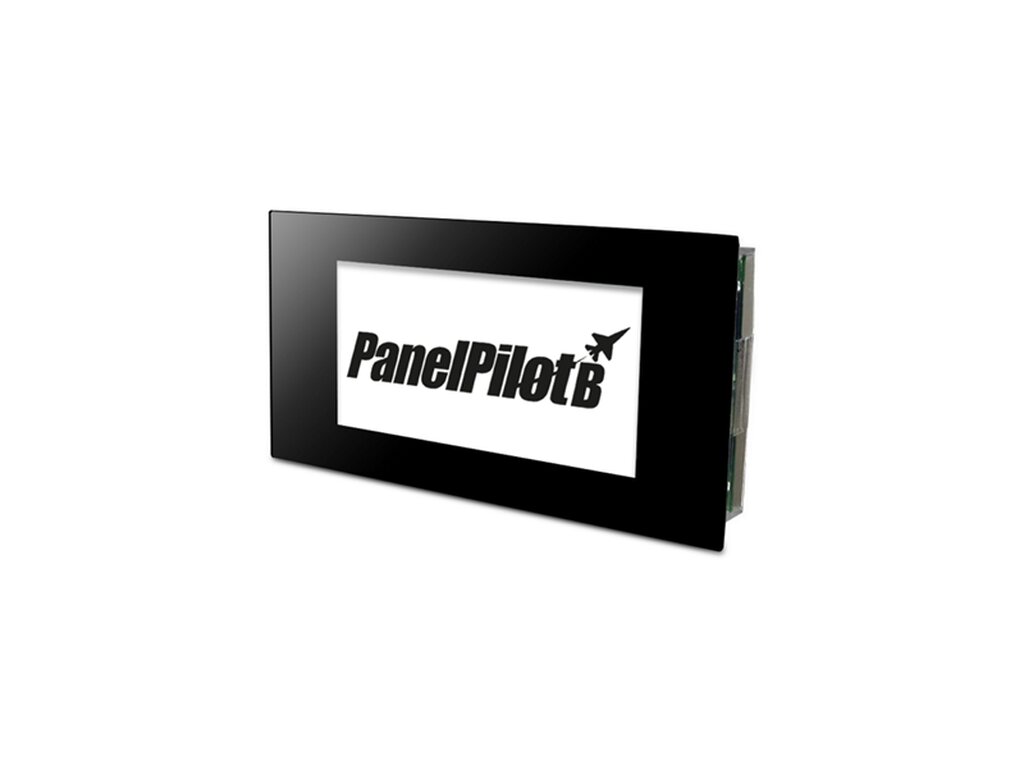

2.1" E-paper Dot Matrix Display

  • Anzeige 2.1"  E-Paper-Punktmatrix-Display
  • Auflösung 250 x 122 Pixel
  • Betriebsspannung 4 bis 9V d.c.
  • Versorgungsstrom 3mA
  • Anzeigebereich 48,3 mm (1,9") x 23,7 mm (0,93")
  • Messbereich 0 - 30V d.c.: siehe Datenblatt für Skalierungsoptionen und Konfigurationsanweisungen
  • Messbereich, 4 - 20mA: zusätzlichen Skalierungswiderstand Ra = 62Ω einbauen. Siehe Datenblatt für Skalierungsoptionen und Konfigurationsanweisungen.
  • Andere Messbereiche: für Spannungen größer als 30 V können externe Skalierungswiderstände verwendet werden
Kategorie: PanelPilot B
40,80 €

exkl. 19% USt. , zzgl. Versand

Lieferzeit: 0 Werktage

Produktübersicht

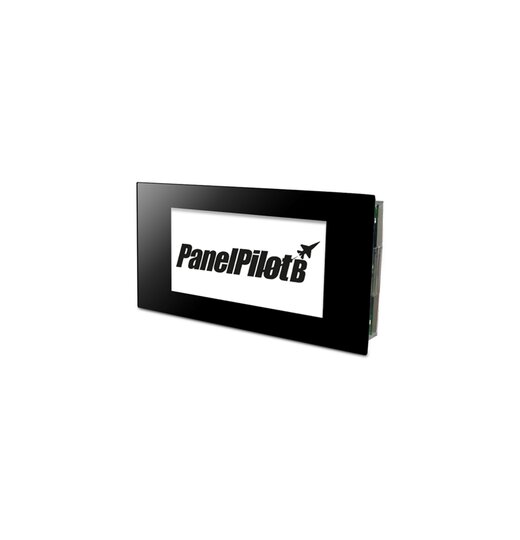

Das SGD 21-B ist ein kostengünstiges, sonnenlichttaugliches Einkanal-Spannungsmessgerät mit einem eleganten monochromen E-Paper-Punktmatrix-Display.  Mit der einfachen PanelPilot B software Plattform können Sie aus einer Auswahl von sechs analogen und digitalen Voltmeter-Applikationen sowie anpassbaren Beschriftungen, Skalierungen und Alarmen für Ihre spezielle Anwendung auswählen.

Um mehr über die elektrophoretische Tinte, die bei dem E-Paper-Display von SGD 21-B verwendet wird,  zu erfahren, lesen Sie den technical overview article.

Software

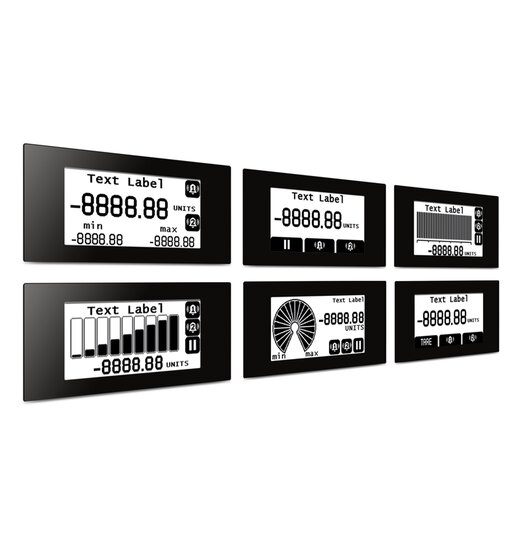

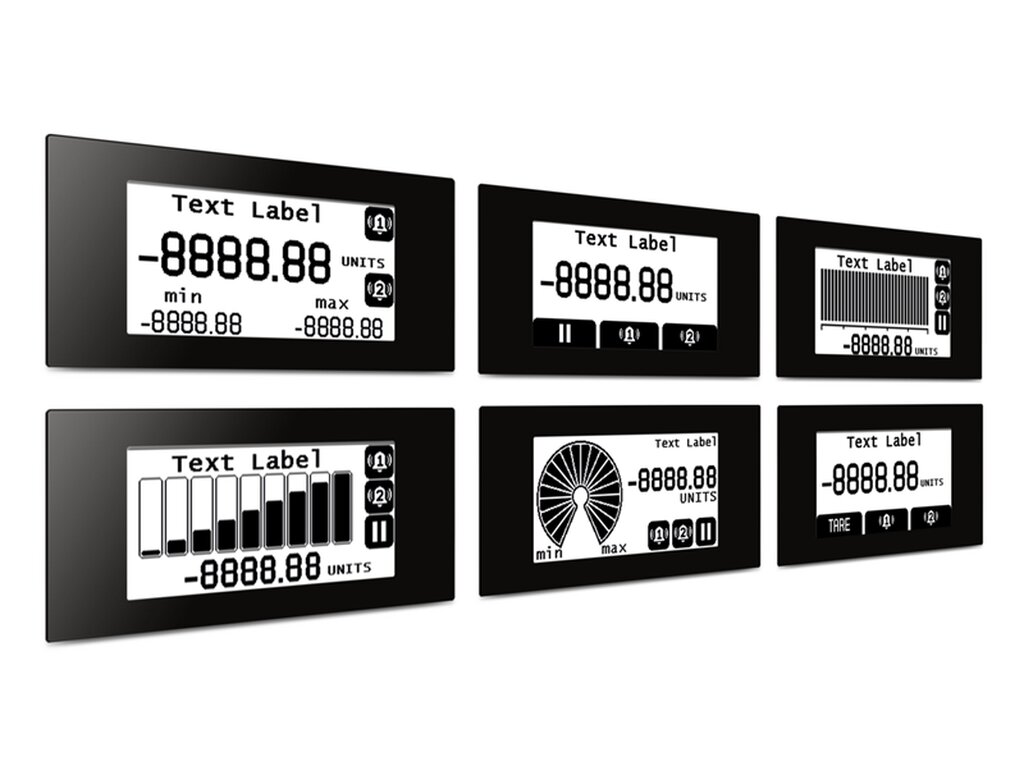

Das Display arbeitet mit der kostenlosen PanelPilot B configuration software (verfügbar für Windows 7, 8 und 10), die sechs analoge und digitale Voltmeter-Apps bereitstellt, die dann an individuelle Anwendungen angepasst werden können. Zu den Elementen jeder Konfiguration, die in der Software geändert werden können, gehören:

  • Benutzerdefinierte Beschriftungen
  • Skalierung
  • Zwei Alarme

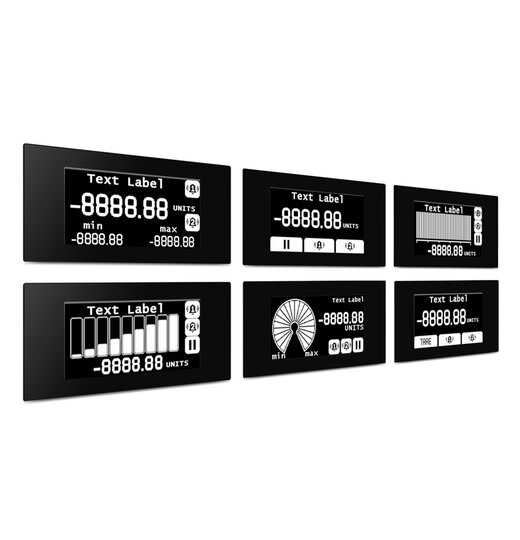

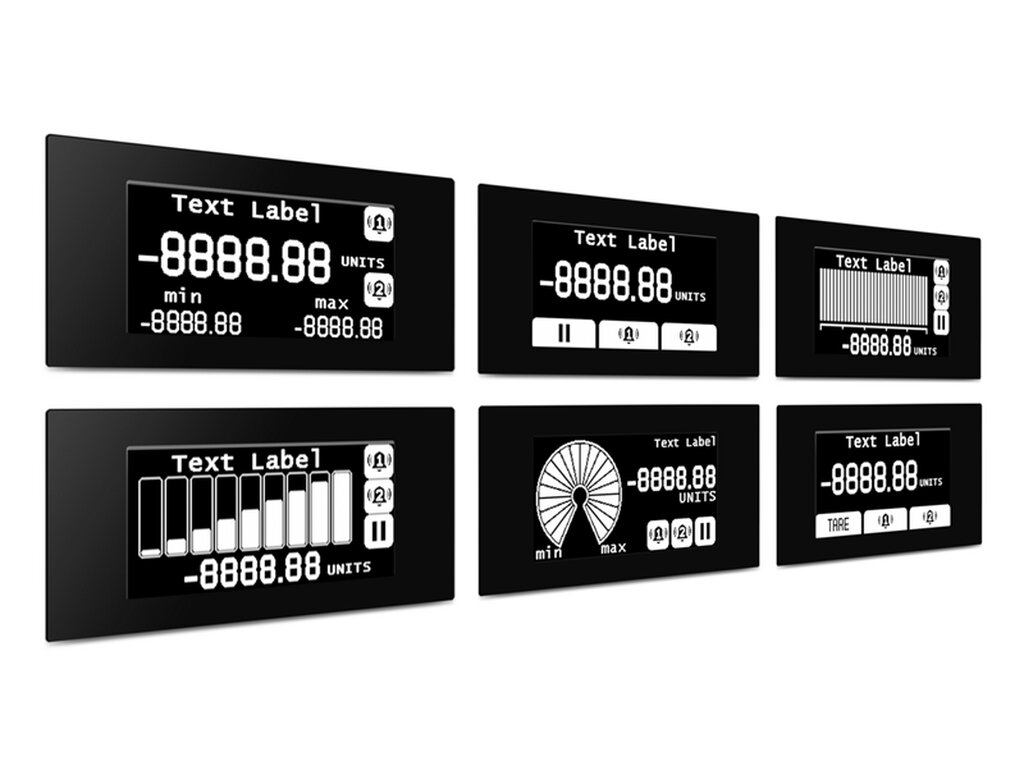

  • Farbinvertierung
  • Ein Bild oder Logo kann dem Display beim Einschalten hinzugefügt werden

Einen Überblick über die Software erhalten Sie hier SGD 21-B Setup video tutorial.

Sobald die App fertig ist, laden Sie sie mit dem CABLE USB A-SIL5 (nicht im Lieferumfang enthalten) auf das Display SGD 21-B. Die Panel- oder Gehäuseinstallation des Displays ist unkompliziert, verwenden Sie einfach den Panel-Befestigungsclip, um das Display zu montieren.

Die Software PanelPilot B von Lascar steht zum kostenlosen download bereit.











SGD 21-B Datenblatt

SGD 21-B Quick Start Guide

PanelPilot Produktübersicht
