Stromverbrauchsmessung mit EG4100

Leistungs und Verbrauchsmessung


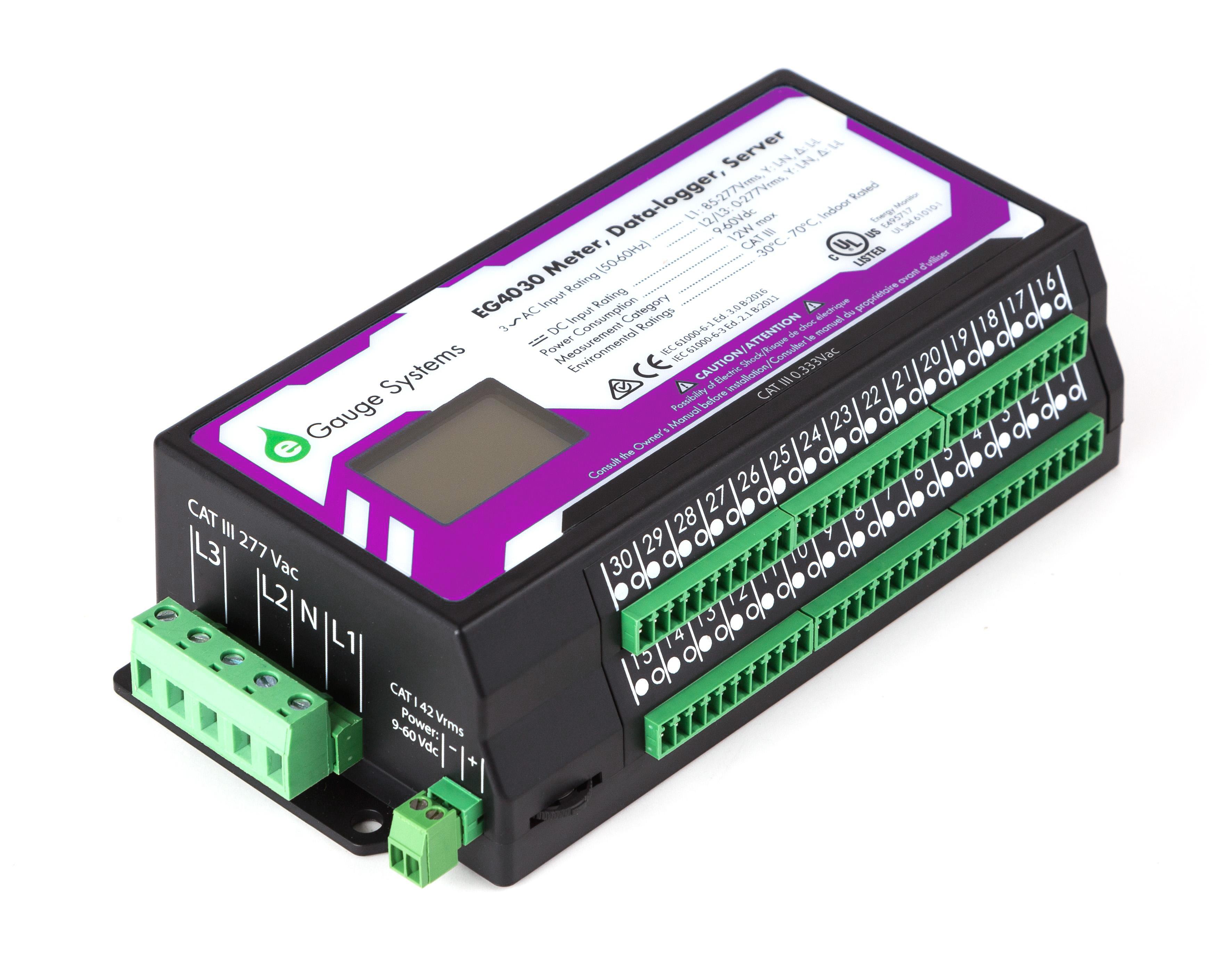

eGauge Pro 30-port ct meter.
EG41xx Energie und Stromverbrauchsmesssystem

30 Stromwandler-Eingänge
3 Wechselspannungsanschlüsse
64 Messregister (Formelkanäle oder. ext. Sensoren)
30 Jahre Speicherkapazität intern
LAN-Anschluß
eingebauter Webserver
integrierte Fernabfragefunktion
Wellenformanalyse

weiter auf unserer Shopseite



Jede eGauge-Einheit kombiniert einen Energiezähler, einen Datenlogger und einen Webserver. Mit dieser leistungsstarken Kombination können Sie Daten direkt vom Gerät oder von einem entfernten Standort aus messen, speichern und abrufen. Es berechnet nicht nur die Leistung (V, A, VAr, kWh, etc.), sondern auch Daten von optionalen Sensoren, die die Durchflussmenge, Temperatur, Windgeschwindigkeit und mehr bewerten. Mit der komfortablen Benutzeroberfläche (UI) des Geräts können Sie historische und Live-Daten für bis zu 30 Jahre anzeichen. Auf die Benutzeroberfläche kann in einem lokalen Netzwerk oder über das Internet von einem Computer, Tablett oder Smartphone aus zugegriffen werden. Nach der Verbindung haben Sie Zugriff auf Echtzeitwerte, Langzeitberichte, eine interaktive grafische Oberfläche und viele andere Tools. Der größte Vorteil ist, dass Sie nichts für die Benutzeroberfläche bezahlen, weil Sie Daten direkt von Ihrer eigenen Hardware abrufen und nicht von einer Cloud oder einem Drittanbieter.


Alles auf einen Blick

eGauges arbeiten je nach Konfiguration als ein- oder dreiphasiger Energiezähler. Sie können die Leistung für jede beliebige Kombination der unten aufgeführten Spannungen und Stromstärken berechnen.

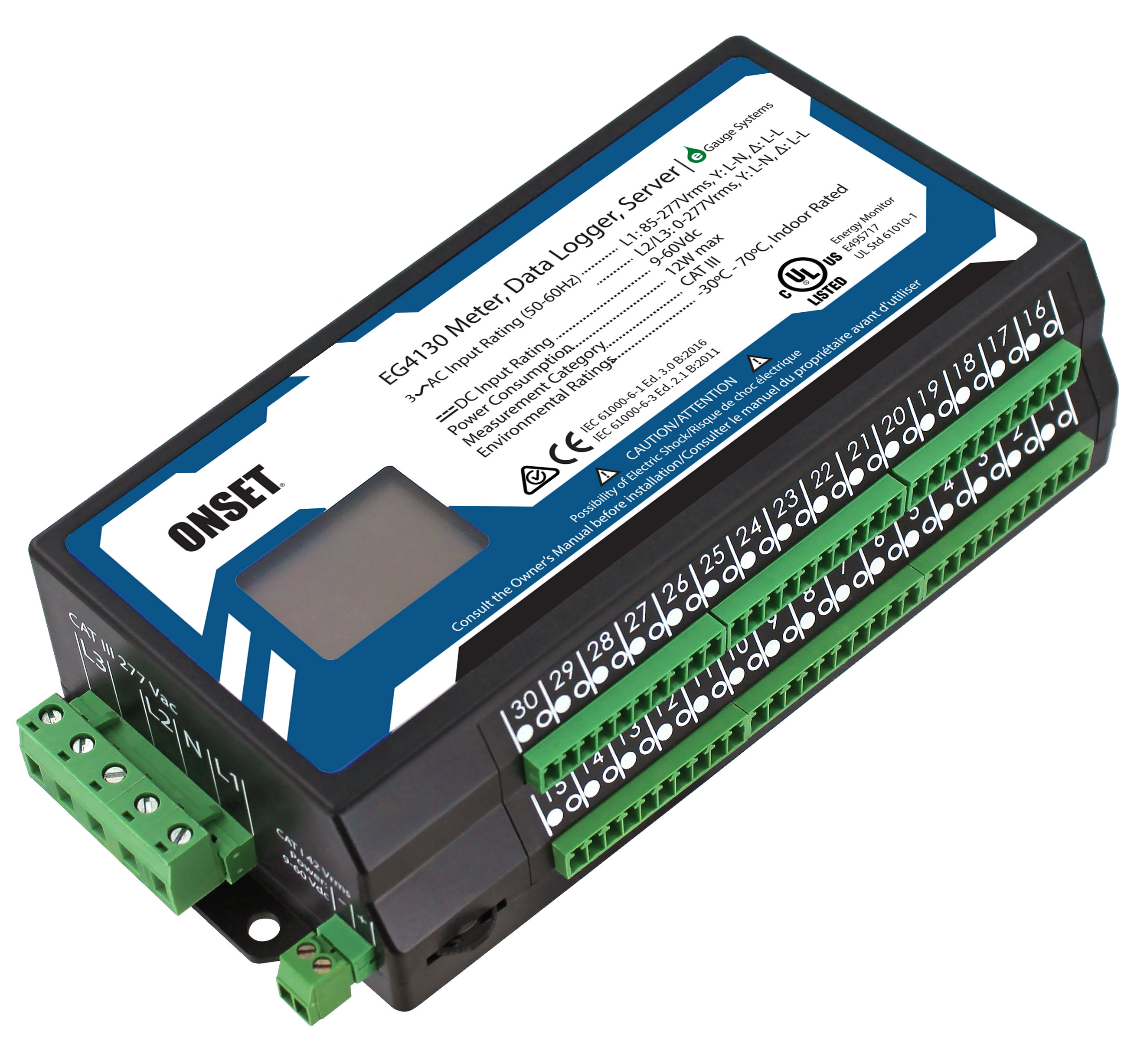

Onset Energy Meter EG4130
EG4130 Energie Datenerfassung

AC-Spannung

Einphasen (1p/2w) 120, 208 und 240VAC
Split-Phase (2p/3w) 120/240VAC
3-Phasen (3p/4w) 120/208, 277/480VAC

DC-Gleichspannung

Eine einzige Quelle von +/-60VDC
Der EG41xx kann mit 9-60VDC betrieben werden.

Stromverbrauchsmessung

15 oder 30 Stromwandler-(CT)-Eingänge
5A-6900A pro Kanal
Für die DC-Leistungsüberwachung werden DC-Wandler benötigt!






Stromwandler

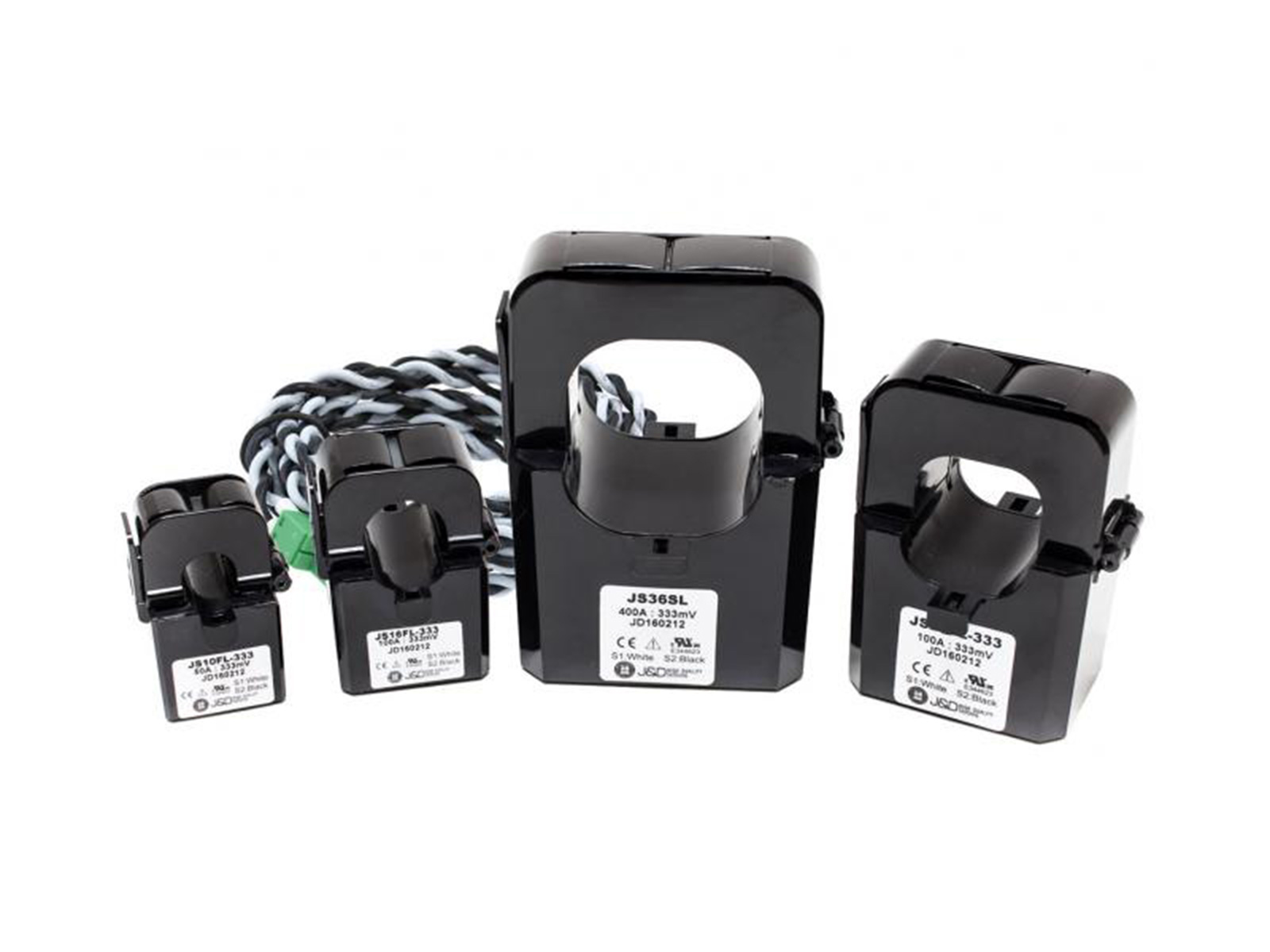

Stromwandler für EG41xx Energy Meter

Klappstromwandler (CTs) und Rogowski Spulen

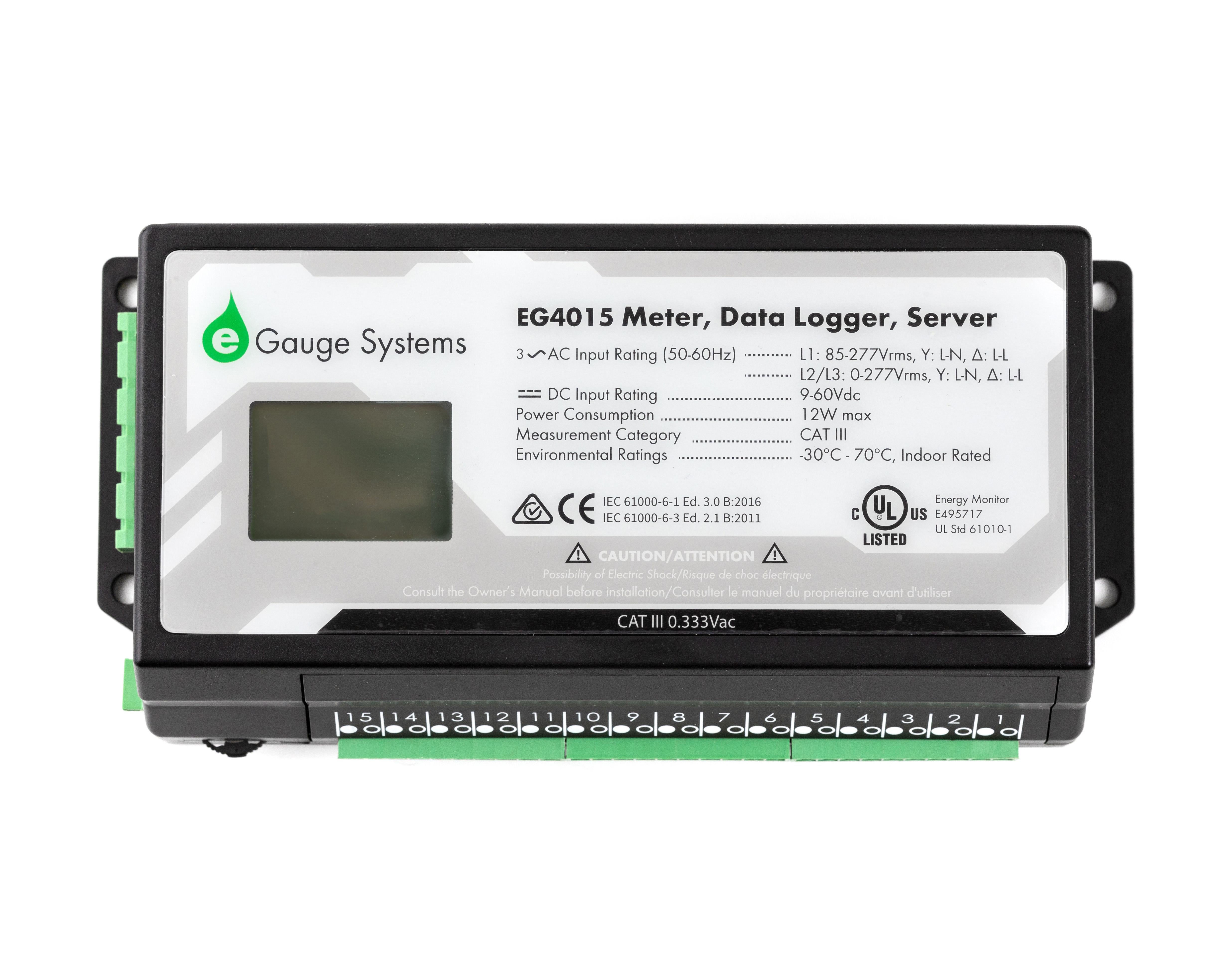

EG4100 Energy Meter fungiert in erster Linie als Stromwandler-(CT)-Messgerät. Das Pro-Modell akzeptiert 30 CTs, und das Core-Modell ermöglicht den Anschluß von 15 Stromwandlern. Die CT-Eingangskanäle lesen +/-0,5 Vac, sind mit den meisten 333 mV Stromwandlern kompatibel und von digitalen und Hochspannungskomponenten getrennt.


















Grafische Überwachungswerkzeuge

Die eGauge-Benutzeroberfläche bringt die leistungsstarke Kombination aus Energiezähler, Datenlogger und Webserver in Ihren Webbrowser. Diese einzigartige Kombination ermöglicht es Benutzern, auf Daten zuzugreifen, indem sie sich direkt mit einem Gerät über einen Webbrowser im lokalen Netzwerk oder von einem externen Standort über einen Proxy-Server verbinden. Jede dieser Verbindungsoptionen bietet die gleiche Schnittstelle, komplett mit einem starken Funktionsumfang. Unsere Entwickler arbeiten ständig daran, die verfügbaren Funktionen und Tools zu verbessern, und die Aktualisierung eines eGauge Pro zur Nutzung dieser neuen Funktionen ist stets kostenlos. Ein Werkzeug, das Benutzer besonders nützlich finden, ist die interaktive Grafik, da Sie mehrere Datenpunkte kombinieren und vergleichen oder die Ansicht so anpassen können, dass sie sich auf einen bestimmten Interessenbereich konzentriert. Zusätzlich zur Grafik hat ein Benutzer Zugriff auf monatliche Zusammenfassungen, Warnungen und mehr. Insgesamt ermöglicht die Benutzeroberfläche die Isolierung, Analyse und das Verständnis von Rohdaten aus dem eGauge Pro.



eGauge Energy Meter Software

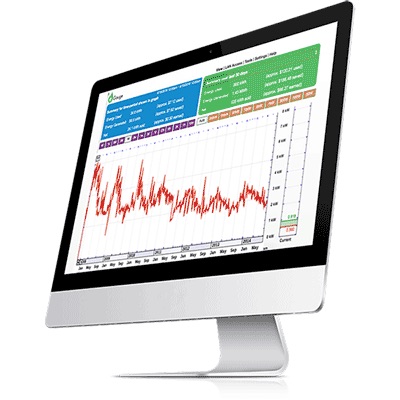

eGauge Web Analyse Software

Live-Action-Diagramm

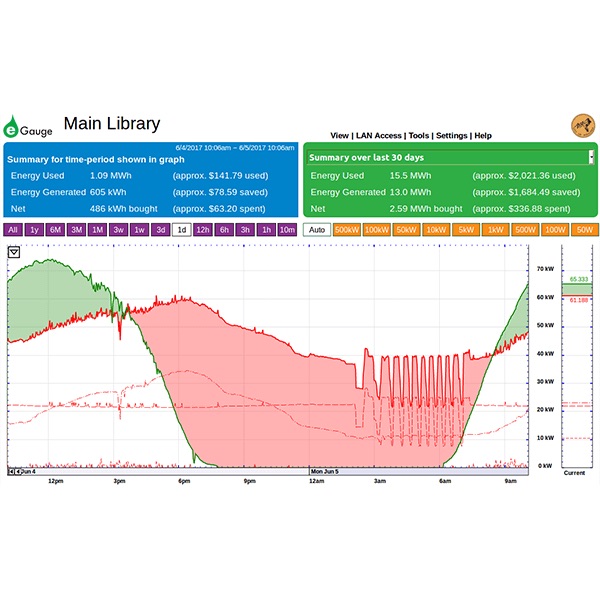

Die genauesten Daten der Welt nützen nicht viel, wenn sie schlecht präsentiert werden. Die eGauge-Benutzeroberfläche stellt eine leistungsstarke und übersichtliche Grafik zur Visualisierung von Energiedaten dar. Die Grafik ist sehr anpassungsfähig und kann so eingestellt werden, dass sie eine beliebige Anzahl von Messkanälen anzeigt (oder ausblendet). Die Messkanäle werden in benutzerdefinierten Zeiträumen angezeigt, so dass es einfach ist, Daten von Minuten bis Monaten oder sogar Jahren zu analysieren. Benutzer können benutzerdefinierte Ansichten erstellen, die Daten präsentieren, die für einen bestimmten Bedarf formatiert sind und irrelevante Informationen entfernen. Das Diagrammfenster ist ein Grundpfeiler der Benutzeroberfläche, da es hochgranulare Daten in verständlicher Weise darstellen kann.

  • Kostenlose lebenslange Upgrades
  • Keine Abonnementgebühren
  • Keine Software zum Herunterladen
  • Lokaler Netzwerkzugriff





Echtzeit-DateneGauge Webinterface

Echtzeitdaten auf die Sekunde genau ist kein Problem für die eGauge Energie Datenlogger. Diese Funktion bieten die eGauge Systeme bereits seit 2008 an und sind so unter den Mitbewerbern führend wenn es im die Echzeitdarstellung der aktuellen Energieverbräuche geht. Diese Funktion ist so präzise, dass Sie das Ergebnis der Stromversorgung einer einzelnen LED-Glühbirne sehen können, sobald Sie den Schalter umlegen. Für fortgeschrittene Anwender erfordert die Bewältigung von Spannungsungleichgewichten und harmonischen Verzerrungen eine sekundengenaue Darstellung der Signale. Das eGauge Pro macht es überflüssig, hochgranulare Leistungsdaten zu einem späteren Zeitpunkt zu überprüfen, und ermöglicht es dem Benutzer, die Informationen während der Änderungen direkt zu analysieren.

Modbus Integration

In vielen Anwendungen ist es wichtig den Energieverbrauch mit anderen Messgrößen wie zum Beispiel Temperaturen oder Solarstrahlung zu vergleichen. Die eGauge Systeme erlauben zu diesem Zweck zusätzlich die Aufzeichnung von Messdaten von externen Systemen und Sensoren. Als Schnittstelle wird hierzu der weit verbreitete Industriestandard Modbus RTU/TCP verwendet. SO lassen sich die Möglichkeiten der eGauge Systeme fast beliebig erweitern.




Fortgeschrittene Analytik

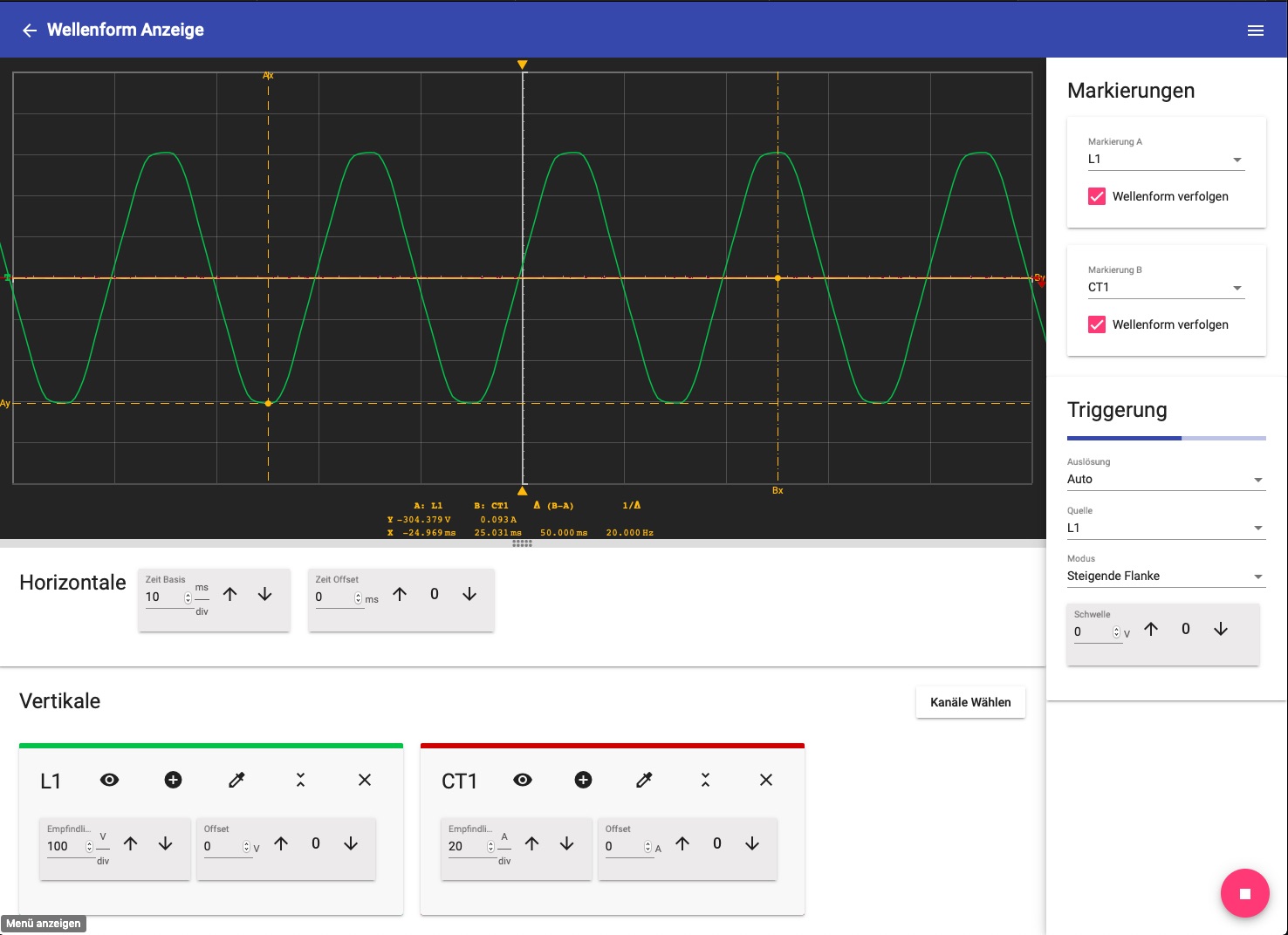

Das Oszilloskop-Tool in der Benutzeroberfläche bietet Experten die Möglichkeit, Aspekte der Netzqualität wie Leistungsfaktor, Phasenversatz, Polarität und mehr detailiert zu analysieren. Sie haben die volle Kontrolle über Zeitauflösung, Triggermodus, Triggerpegel und Signalquelle um in einige relativ fortschrittliche Analysen einzutauchen.



Echtzeitanalyse am EG41xx
Echtzeitanalyse der Strom- und Spannungsdaten mit dem EG41xx Energiedatenlogger
