- Für Thermoelemente der Typen J, K, T, R und S
- High-Level Spannungsausgang
- 1500Veff Isolierung
- ANSI/IEEE C37.90.1 Transientenschutz
- 120dB CMR
- 70dB NMR bei 60Hz
- ±0,05% Genauigkeit
- ±0,02% Linearität
- Geringe Drift bei Umgebungstemperatur

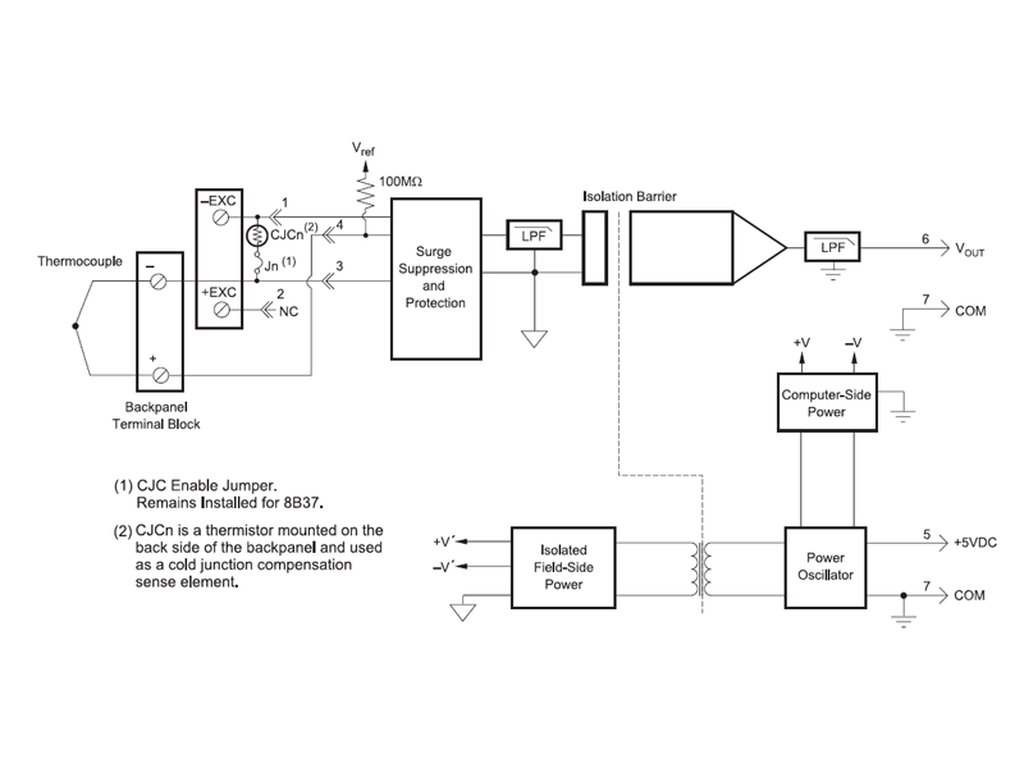

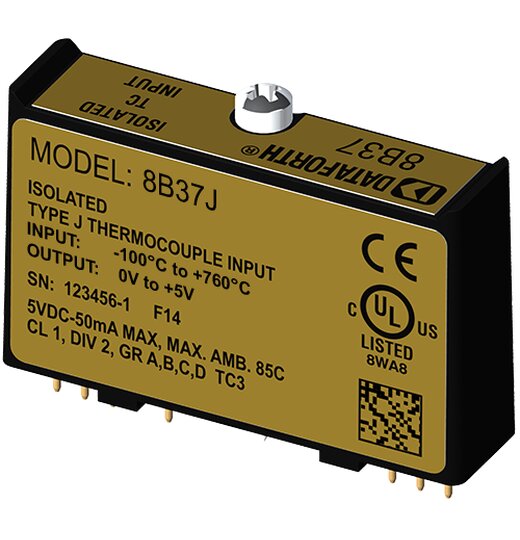

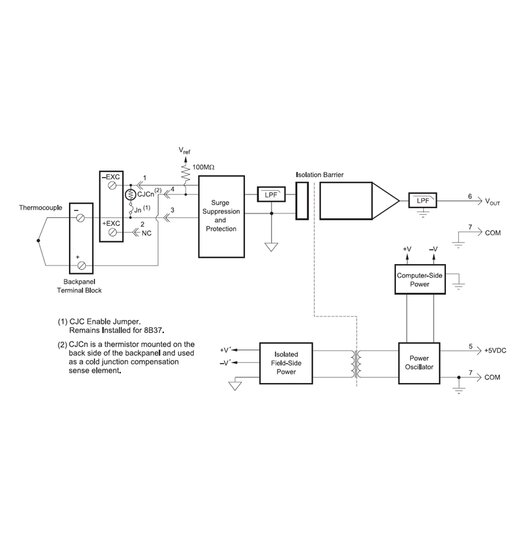

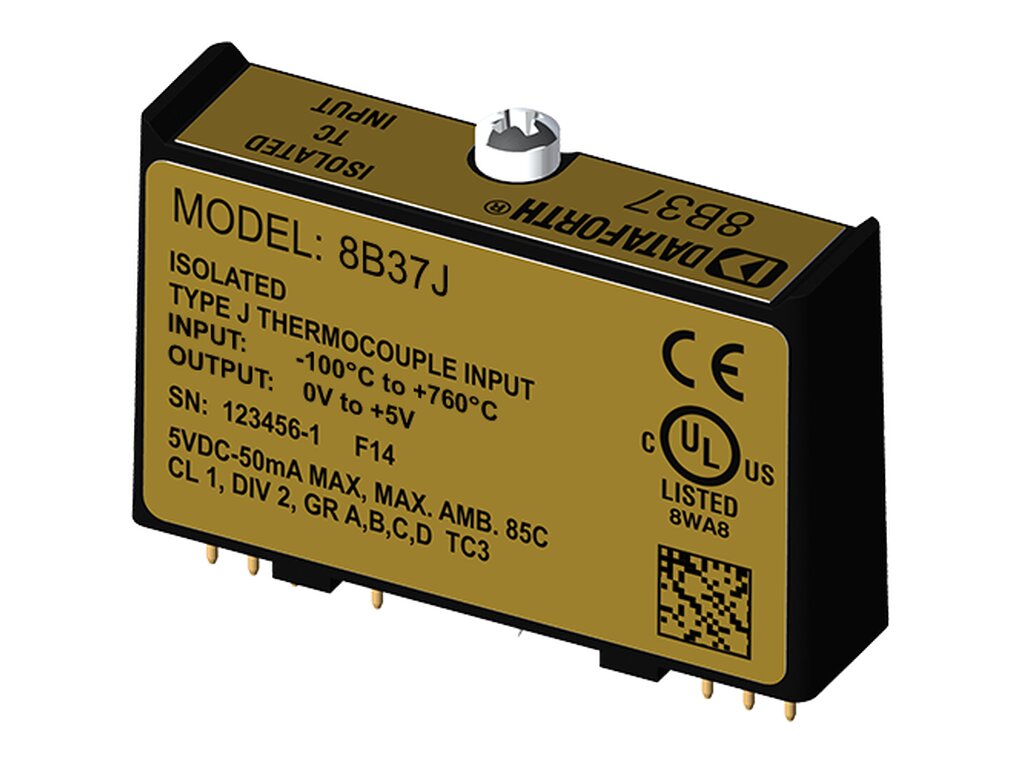

Die 8B-Module sind eine optimale Lösung für die Überwachung realer Prozesssignale und die Bereitstellung von High-Level-Signalen für ein Datenerfassungssystem. Jedes nichtlinearisierte Modul 8B37 isoliert, filtert und verstärkt einen einzelnen Kanal des Temperatureingangs von einem Thermoelement-Eingangssignal und liefert einen analogen Spannungsausgang.
Der 8B37 kann an die Industriestandard-Thermoelementtypen J, K, T, R und S angeschlossen werden und hat ein Ausgangssignal von 0 bis +5V. Jedes Modul ist kaltstellenkompensiert, um parasitäre Thermoelemente zu korrigieren, die durch den Thermoelementdraht und die Schraubklemmen auf der Montage-Backpanel entstehen. Die Erkennung eines offenen Thermoelementes wird durch einen internen Pull-up-Widerstand gewährleistet.
Die Signalfilterung erfolgt mit einem 3-poligen Filter, der für Zeit- und Frequenzgang optimiert ist und eine Normalbetriebsunterdrückung von 70 dB bei 60 Hz bietet. Ein Pol dieses Filters befindet sich auf der Feldseite der Isolationsbarriere für Anti-Aliasing, die beiden anderen auf der Systemseite.
Eine spezielle Eingangsschaltung auf dem Modul 8B37 bietet Schutz gegen versehentliches Einschalten von Netzspannungen bis zu 240VAC. Klemmschaltungen an den E/A- und Leistungsklemmen schützen vor schädlichen Transienten. Diese Module sind für die Installation in explosionsgefährdeten Bereichen der Klasse I, Division 2 ausgelegt und weisen eine hohe Störfestigkeit gegenüber Umgebungsgeräuschen auf.
Eigenschaften
| Ausgangstyp: | Analog |
| Eingangstyp: | Thermoelement |
| Modultyp: | 8B Serie |
