Artikelnummer: G0I-1034-4

G0I-1034-4: 16-Kanal IDAS USB-BASIC Messadapter

  • 16/8 analoge Messkanäle
  • Summenabtastrate 2 MHz
  • 16-Bit-Auflösung
  • 4 analoge Ausgänge (16Bit/10kHz)
  • 8 digital IN optoentkoppelt
  • 8 Digital OUT optoentkoppelt
  • 2 Zählereingänge
  • analoge Signalanschlüsse über BNC Buchsen
  • digital I/O über Schraubklemme
1.749,00 €

exkl. 19% USt. , zzgl. Versand (Standard)

sofort verfügbar Lieferzeit: 0 Werktage

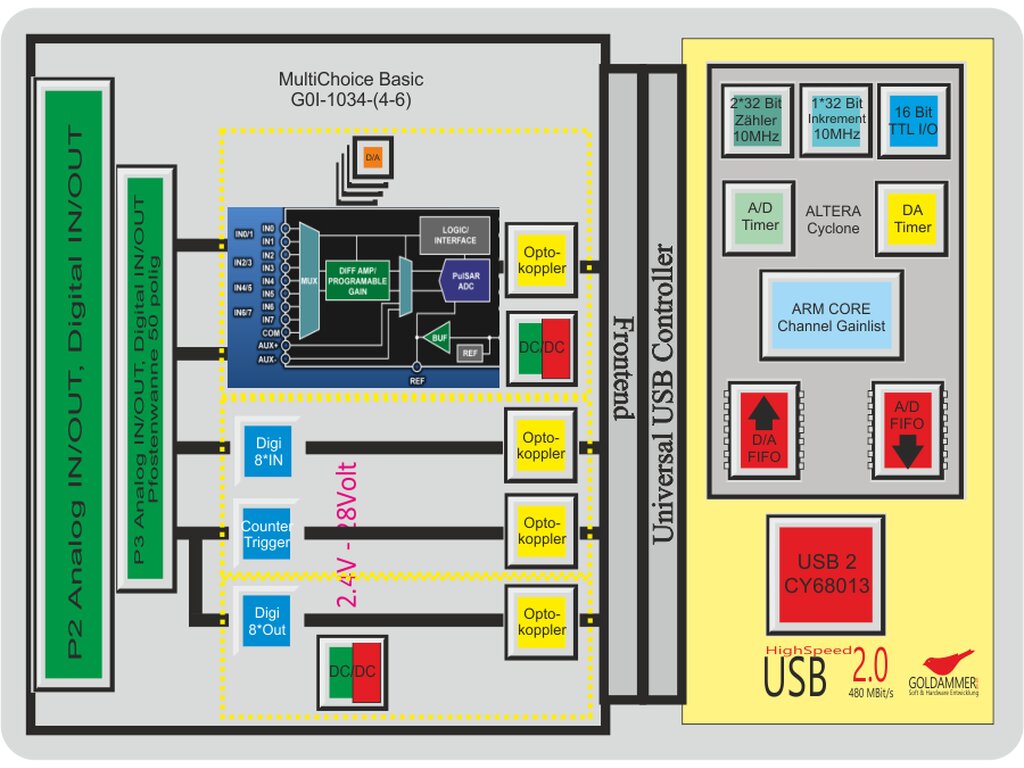

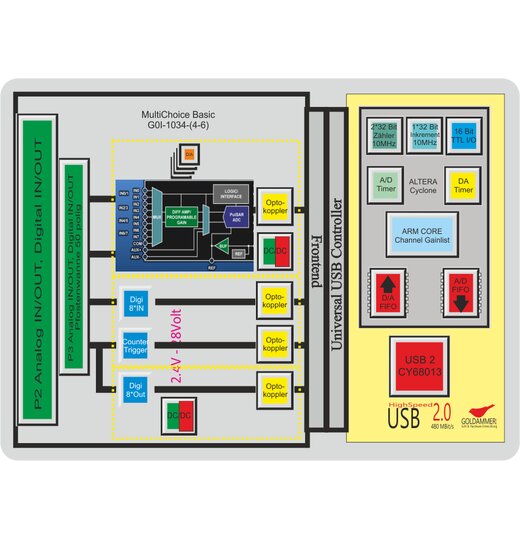

Portables galvanisch getrenntes USB 2.0 Meßsystem,  die analogen Eingänge sind DIN IEC 60381-1 und DIN IEC 60381-2 konform.

Analoge Eingänge:
16  massebezogenen/8 Differenz-Eingängen. Eine gemischte Erfassung von differentiellen und massebezogenen Signalen ist möglich.

Nahezu jeder Sensor ist direkt verwendbar, da die Eingänge den Standards DIN IEC 60381-1 und DIN IEC 60381-2 entsprechen, siehe auch Wikipedia Einheitssignal. Die Erfassung bzw. Ausgabe analoger Messwerte erfolgt auf diesen Systemen mit einer Auflösung von 16 Bit. Die Summenabtastrate ist 2MHz.  Pro Wandler beträgt die Abtastrate 1 MHz..
Sieben Eingangsspannungsbereiche zwischen ±12.28 V und ±0,64V pro Kanal separat wählbar, Einspeisung einer DC Offset Spannung an Common möglich zur optimalen Ausnutzung des Wertebereichs. Eingangsschutz der Analogeingänge: ±30 V im ein- oder ausgeschalteten Zustand.

Analoge Ausgänge:
4-Kanal-D/A-Wandler, Wandlungsrate 10 kHz 16 Bit, Ausgangsspannungsbereich ±10 V.

Zähler:
2 x 32 Bit Universalzähler siehe technische Daten, Impuls, Frequenz (Auflösung 10Hz), Pulsbreite, Periodendauer/Inkrementalzähler Auflösung 20ns oder einkanalige 32-Bit-Inkrementalmessung, 1x, 2x und 4x Interpolation programmierbar, schaltbare Nullpunktserkennung, Zeitstempelauflösung 100ns, der Zeitstempel ermöglichen eine extrem genaue Geschwindigkeitsmessung. Die Zähler und Digitaleingänge werden synchron mit den Analog-Werten erfasst. Externer Trigger u. Takt.

Digital IO:
Digital-Port: 8 optoentkoppelte Eingänge (Ue. 2,4 -30 Volt) und 8 optoentkoppelte Ausgänge, zur direkten Ansteuerung vom Relais bis 60mA pro Ausgang. Trennspannung 1000V. Die Speisespannung der digitalen Ausgänge wird extern zugeführt im Bereich von 3,3 bis 30 Volt. Trennspannung 1000V.

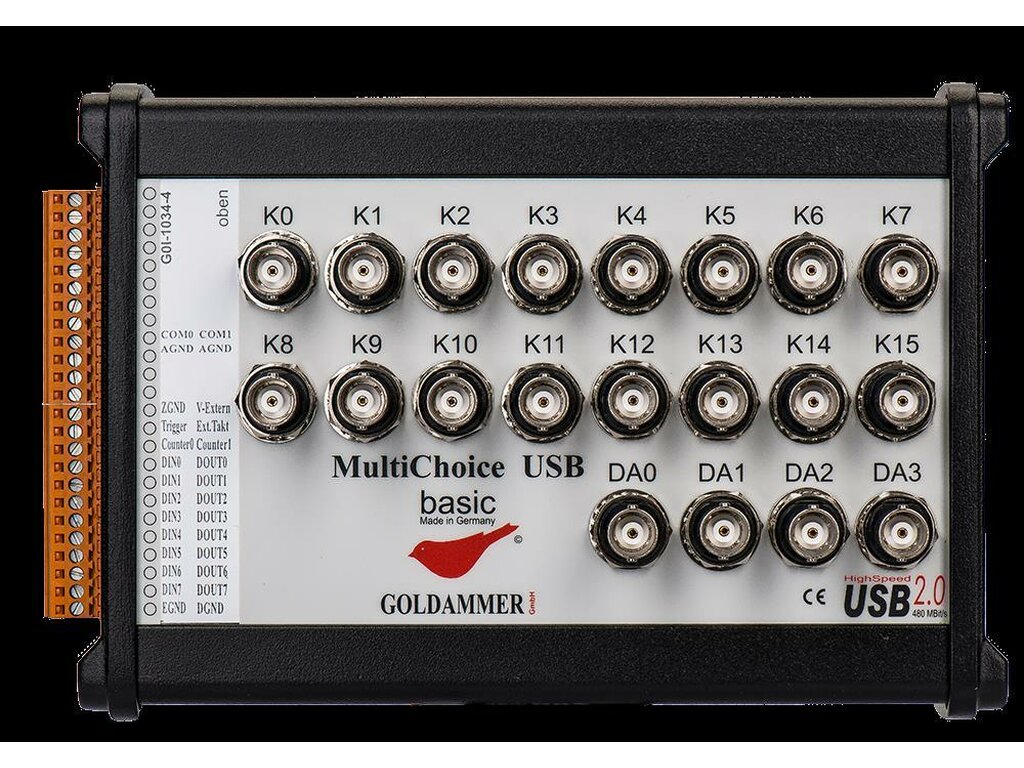

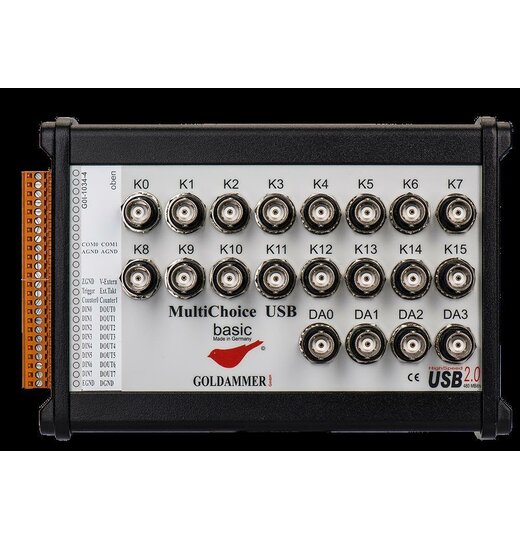

MultiChoice IDAS im stabilen, formschönen Aluminium-Gussgehäuse. Analoge Signalanschlüsse über BNC-Buchsen auf dem Gehäuse,  digitale Signale über abziehbare Weidmüller-Schraubklemmen.

Die Geräte werden vom USB-Bus versorgt.

Datenblatt G0I-1034-4 IDAS USB Messadapter
