Artikelnummer: 8B49-01

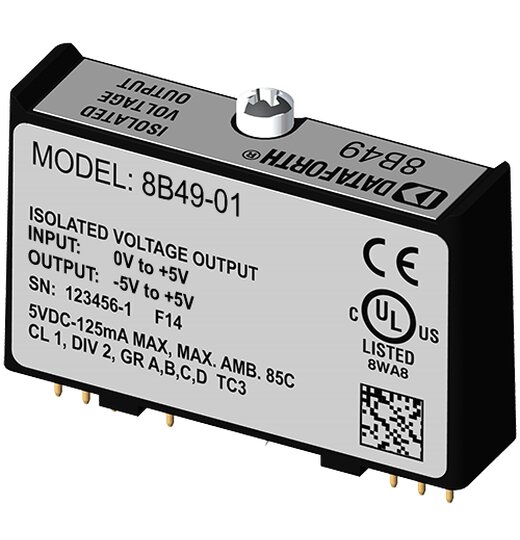

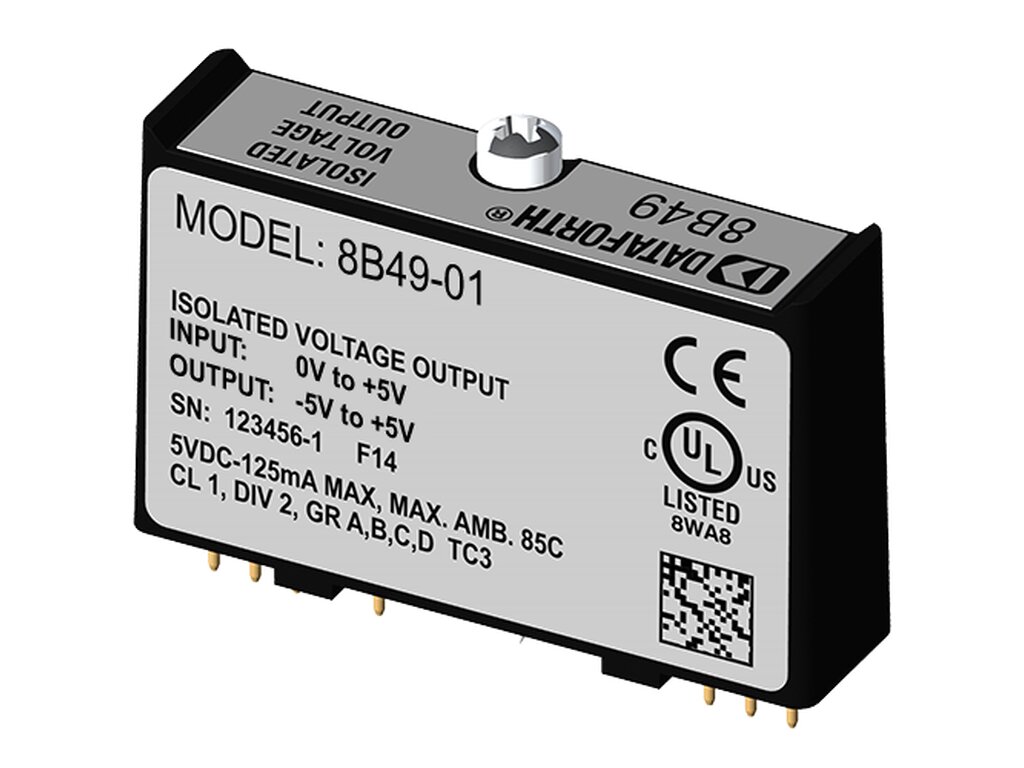

8B49-01 Spannungsausgangsmodule | Eingang 0-5V | Ausgang ±5V

  • Eingangsbereich: 0-5V
  • Ausgangsbereich: ±5V
  • Akzeptiert High-Level Spannungen
  • Isolierter Prozessspannungsausgang
  • 110dB CMR
  • Geringe Drift mit Umgebungstemperatur
145,00 € / Stk

exkl. 19% USt. , zzgl. Versand (Standard)

Staffelpreise
ab 5 Stk 139,20 €
ab 10 Stk 133,40 €
ab 20 Stk 130,50 €
sofort verfügbar Lieferzeit: 14 Werktage
Eingangsbereich
Ausgangsbereich
Stk

  • Eingangsbereich: 0-5V
  • Ausgangsbereich: ±5V
  • Akzeptiert High-Level Spannungen
  • Isolierter Prozessspannungsausgang
  • 1500Veff Isolierung
  • 110dB CMR
  • 100Hz Signalbandbreite
  • ±0,05% Genauigkeit
  • ±0,02% Linearität

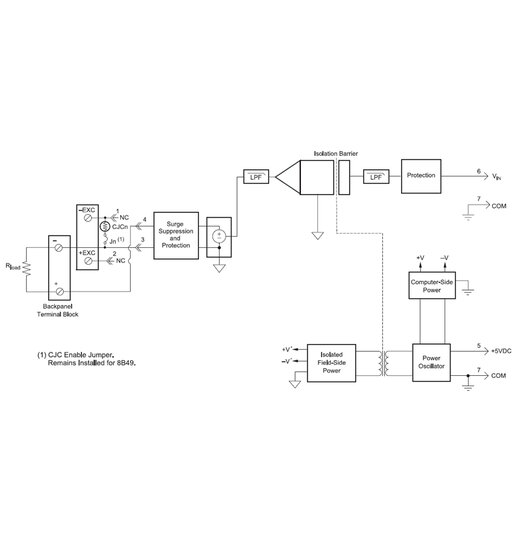

Die 8B-Module sind eine optimale Lösung für die Überwachung realer Prozesssignale und die Bereitstellung von High-Level-Signalen für ein Datenerfassungssystem. Jedes 8B49-Modul akzeptiert ein Eingangssignal von einer nicht isolierten Quelle, isoliert, filtert und konvertiert das Signal dann in einen hochpegeligen Prozessspannungsausgang.

Die Signalfilterung erfolgt mit einem 4-poligen Filter, der für Zeit- und Frequenzgang optimiert ist und 80 dB pro Dekade Normalbetriebsunterdrückung über 100 Hz bietet. Ein Pol dieses Filters befindet sich auf der Systemseite und die anderen drei auf der isolierten Feldseite.

Eine spezielle Ausgangsschaltung im Modul 8B49 bietet Schutz gegen versehentliches Einschalten von Netzspannungen bis zu 40VAC Continuous. Klemmenschaltungen an den E/A- und Leistungsklemmen schützen vor schädlichen Transienten.

Die Module sind für die Installation in explosionsgefährdeten Bereichen der Klasse I, Division 2 ausgelegt und weisen eine hohe Störfestigkeit gegenüber Umgebungsgeräuschen auf.

Eigenschaften
Eingangstyp: Volt
Ausgangstyp: Analog
Modultyp: 8B Serie

8B49 Datenblatt
