8B-Messverstärker Backplanes

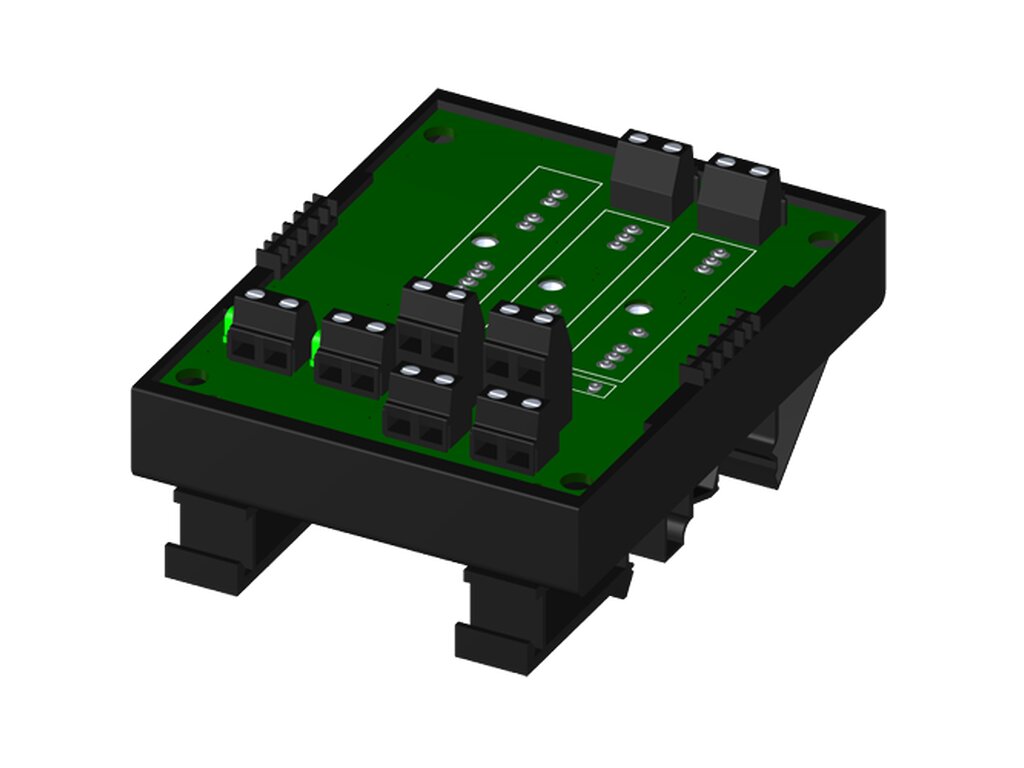

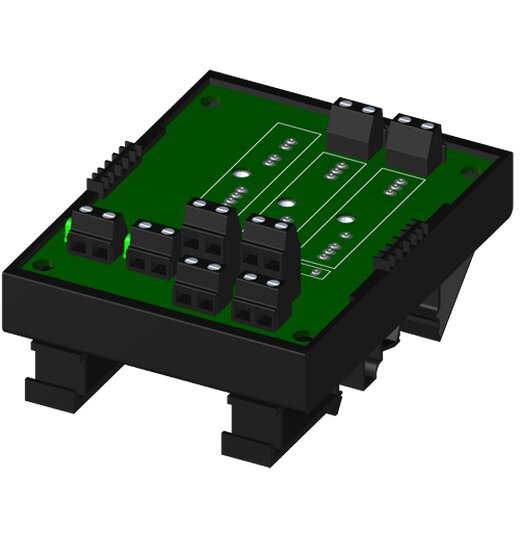

Die Trägerplatinen für die SensorLex 8B-Messverstärker gibt es in verschiendenen Ausführungen. Es stehen jeweils die Platinen mit 1-, 2-, 8- und 16-Steckplätzen zur Verfügung, auf die die Module in entsprechende Sockel gesteckt und mittels der Schraube am Modul fest mit der Trägerplatine verbunden werden. Der Anschluss der Sensorsignale erfolgt über Schraubklemmen, der Anschluss zum Datenerfassungssystem über Flachbandkabel oder über Schraubklemmen. Jede Trägerplatine gibt es mit oder ohne Kaltstellenkompensationselement, wenn z.B. keine Module der Baureihe SensorLex 8B37 oder SensorLex 8B47 zum Einsatz kommen, so ist das CJC Element überflüssig und nicht erforderlich. Zusätzlich dazu gibt es für die Trägerplatinen noch komplett zur Montage auf Hutschienen als weitere Ausführung, Ein separater 19“ Rahmen für die 19“ Montage ist auch erhältlich.Platinenvarianten: - 8BP02: 2-Kanal; 8BP04: 4-Kanal; 8BP08: 8-Kanal; 8BP16: 16-Kanal; XXXXX-1: ohne Kaltstellenkompensation (CJC); XXXXX-2: mit Montagekit für Hutschiene; XXXXX-3: mit Montagekit für Hutschiene, ohne CJC.
